Прорубування змащувальних канавок канавочником

Вирубування на плиті  заготовки різних контурів із листового металу

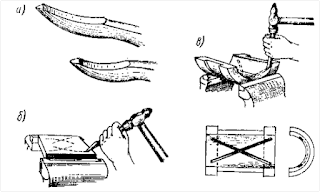

      Прорубування змащувальних канавок у вкладишах і втулках підшипників виконується в лещатах спеціальним крейцмейселем-канавочником. Спочатку на увігнутій поверхні вкладиша розмічають розташування канавок, потім затискають його в лещатах і приступають до рубання. Процес прорубування канавки ведуть від краю до середини вкладиша підшипника в такій послідовності: встановивши канавочник на деякій відстані від краю вкладиша і наносячи по канавочнику легкі удари молотком, намічають слід канавок по розміточним рискам (перший прохід); в результаті другого проходу канавку заглиблюють, витримуючи профіль її відповідно розмірам креслення; потім канавочником підрівнюють і зачищають поглиблення канавки (чистовий прохід).При прорубуванні змащувальних канавок необхідно пам'ятати, що сильні удари молотком призводять до прослизання канавочника і псують увігнуту поверхню вкладиша.Слід зазначити, що операція прорубування канавок відповідальна і трудомістка, канавки після вирубки часто виходять нерівними, з неоднаковою глибиною. В ряді випадків виявляється можливою більш продуктивна обробка канавок не вручну, а на металоріжучих станках

.Вирубування на плиті заготовки різних контурів із листового металу

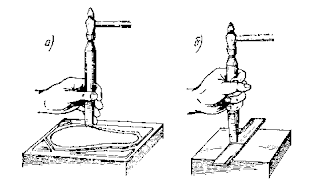

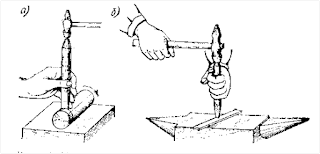

       Рубання на плиті і ковадлі.Розруб і вирубка заготовок на плиті, ковадлі або рейці виконують в тих випадках коли листовий, смуговий або прутковий метал затиснути і обробити в лещатах не представляється можливим.Для того, щоб розрубати сталеву пластину навпіл, її заздалегідь розмічають і кладуть на плиту. Рубання ведуть так: взявши зубило і обхвативши його усіма пальцями лівої руки, ставлять його на риску вертикально; потім з плечового замаху завдають сильних ударів молотком. Можна також тримати зубило, як показано на мал. 5.11, а.В процесі вирубування слід враховувати, що утворення чергового надрубу полегшується у тому випадку, коли зубило переміщають уздовж риски не на повну ширину ріжучої кромки, а на 0,5-0,7 її розміру.Якщо потрібно вирубати фігурну заготовку з шматка листової сталі (мал. 5.11, а), роблять це в такій послідовності: спочатку наносять контурні риски, а потім кладуть лист на плиту і приступають до рубання. Рубання ведеться в декілька прийомів:1) відступивши від риски на 2-3 мм, легкими ударами по зубилу надрубують контур;Мал. 5.11. Прийоми рубання на плиті (вертикальне рубання): а - вирубування фігурної заготовки з листової сталі, б - розрубування смугового металу2) рубають лист по контуру, завдаючи по зубилу сильних ударів;3) перевернувши лист, прорубують зубилом по контуру, що ясно позначився на протилежній стороні. Потім знову повертають лист іншою стороною і закінчують рубання.Для того, щоб розрубати смуговий матеріал, необхідно крейдою або чертилкою нанести на смузі з обох боків риски, що відзначають довжину відрубуваного шматка (мал. 5.11, б). Потім надрубавши смугу з одного боку на половину товщини, перевертають її і надрубують з іншого боку. Після цього відламують надрубаний шматок металу.Круглі прутки після нанесення розмічальної риски надрубують по колу (мал. 5.12, а), а потім, повертаючи пруток, завдають сильних ударів, поки він не буде розрубаний повністю.Грубий листовий і смуговий матеріал надрубують приблизно на половину товщини з обох боків і потім ламають, перегинаючи його по черзі в одну і іншу сторону, або відбивають ударами молотка (мал. 5.12, б) .Мал. 5.12. Прийоми рубання: а - круглого металлу, б - смуги на ковадліЧеканка або карбування - технологічний процес обробки металів тиском, що полягає у виготовленні малюнка, напису або зображення шляхом вибивання на пластині необхідного рельєфу.Один з видів декоративно-прикладного мистецтва. Є одним з варіантів художньої обробки металу.Також слугує для ущільнення і непроникності стиків клепаних швів і головок шляхом стиснення з утворенням неглибокого рельєфу.Техніка чеканки застосовується при створенні посуду, декоративних панно, різних ювелірних прикрас.Рельєф на листовому металі створюють за допомогою спеціально виготовлених інструментів - чеканів і виколоточних молотків, які виготовляють як з металу так і деревини.Для чеканних робіт застосовують такі метали як латунь, мідь, алюміній і сталь завтовшки від 0,2 до 1 мм, в деяких випадках золото і срібло.Рельєф або малюнок можна чеканити, поклавши лист металу на торець березового або липового кряжа, на повсть (войлок), товсту гуму, брезентовий мішок з річковим піском, шар пластиліну або смоли. В деяких випадках зручніша свинцева плита.

Безпека праці при рубанні металу

.При вирубуванні металів слід виконувати наступні правила безпеки праці:

ручка ручного слюсарного молотка має бути добре закріплена і не мати тріщин;

при вирубуванні зубилом і крейцмейселем необхідно користуватися захисними окулярами

при вирубуванні твердого і крихкого металу слід обов'язково використовувати огородження: сітку, щиток;для оберігання рук від пошкоджень (при незручних роботах, а також в період навчання) на зубило слід надівати запобіжну гумову шайбу, а на кисть руки - запобіжний козирок.
