Урок 72-78
Виконувати різання труб ножівкою, труборізом; дотримуватись правил раціонального та безпечного виконання робіт
Різання труб.

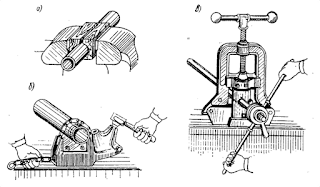

Необхідними умовами правильного виконання роботи по розрізанню труб ручною ножівкою є: розмітка місць розрізу, правильний вибір ножівкового полотна, і дотримання основних правил роботи ножівкою.Розмітку місця різу виконують за допомогою спрощеного шаблону і чертилки. Шаблон вирізають з тонкої жерсті у вигляді пластинки прямокутної форми, що згинається по трубі. Потім цей шаблон підводять до місця різу і по його кромці чертилкою наносять по колу труби розмічальну риску.Крок зубів ножівкового полотна слід вибирати тим меншим, чим твердіший матеріал труби і чим тонше її стінка.Для розрізання трубу затискають в лещатах в горизонтальному положенні. Тонкостінні труби з чисто обробленою поверхнею слід затискати в лещатах між спеціальними дерев'яними нагубниками . Користуються також трубними притисками з дерев'яними підкладками, в яких вирізані поглиблення по діаметру труби. Зручним є кріплення труб в ланцюгових , гвинтових , а при різанні тонких труб - в спеціальних затисках.

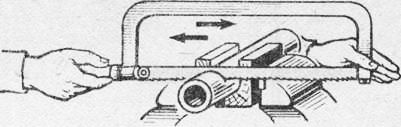

При розрізанні труби тримати ножівку слід горизонтально і в міру поглиблення ножівкового полотна в трубу злегка нахиляти її до себе. Якщо полотно затискатиметься в прорізі, ножівку слід вийняти, обернути трубу від себе на 45 - 600 і продовжити різання, злегка натискуючи на полотно.Якщо при розрізанні ножівку відводить убік від розмічальної риски, то трубу потрібно обернути і почати різь знову.Розрізання труб ручною ножівкою - трудомістка і важка операція, особливо при розрізанні труб великих діаметрів. Більш продуктивним є розрізання за допомогою спеціальних труборізів, пристосувань і ін.

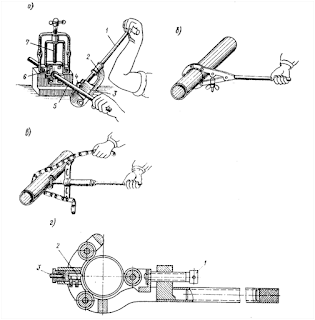

Труборіз є спеціальним пристосуванням, в якого ріжучим інструментом служать сталеві дискові різці (ролики). Найбільш поширені роликові, хомутикові і ланцюгові конструкції Різка труборізом значно продуктивніше, ніж ножівками.
Різання здійснюють так. У встановленого на трубі труборіза повертають рукоятку на 1/2 обороту, підгортаючи рухливий, ролик до поверхні труби так, щоб лінія розмітки співпала з гострими гранями роликів. Змащують місце різу маслом для охолодження різальних крайок роликів. Обертають труборіз навколо труби, переміщаючи рухливий ролик до тих пір, поки стінки труби не будуть повністю прорізані. Довжину відрізаних труб перевіряють лінійкою, а площину зрізу по відношенню до зовнішньої стінки - трикутником.
Трубу при різанні можна затискати в лещатах, мають рифлені сухарі. Тонкостінні труби ріжуть труборізом з одним роликом. Труби товстостінні розрізають труборізом з трьома роликами; труби дуже великих діаметрів ріжуть труборізом з ланцюгом, на якій укріплено шість роликів. Наявність декількох роликів дає можливість значно прискорити процес розрізання. Якщо треба отримати рівну, без значних задирок поверхню в місці різу, застосовують труборіз конструкції новатора А. С. Мисюта. Це звичайний трехроліковий труборіз, між роликами якого на важелі в спеціальній оправці укріплений різець (виліт його можна регулювати). Різець прискорює процес різання.
Техніка безпеки під час різання.
¯ При роботі слюсарною ножівкою слід перевірити якість ножівкового полотна та його кріплення.
¯ Ручка має бути цілою і не спадати з стержня хвостовика.
¯ Заготовку потрібно міцно затискати в лещатах.
¯ Підтримувати відрізувані важкі заготовки рукою або використовувати підставки.
¯ Міцно кріпити і туго затягувати полотно у рамці.
¯ Не допускати, щоб з головок затяжного гвинта і хвостовика виступали шплінти, що з'єднують ці головки з полотном.
¯ У процесі роботи на ножівку не натискати сильно, а переміщати її прямолінійно і без ривків.
¯ Щоб запобігати нагріванню полотна ножівки при різанні, треба змащувати його машинним мастилом.
