Тема    Випрямляння за допомогою ручного преса, випрямляти труби із сортової сталі, випрямляти метал, випрямляти листову сталь в лещатах, на плиті з використанням пристосувань.

       Правка - операція, за допомогою якої усуваються нерівності, кривизна або інші недоліки форми заготовок. Необхідно відрізняти правку від рихтування металу.Правка - це виправлення металу дією тиску на ту чи іншу його частину незалежно від того, здійснюється цей тиск пресом чи ударами молотка.Правка і рихтування мають одне і те ж призначення, але відрізняються прийомами виконання і вживаними інструментами і пристосуваннями.Під рихтуванням слід розуміти виправлення металу розтягуванням, тобто подовженням тієї чи іншої його частини. Рихтування зазвичай виконується ударами носком молотка або спеціальним рихтувальним молотком з гострими бойками. Після рихтування на заготовці або деталі залишаються явно видимі сліди молотка; при правці цього не буває.Правка є, як правило, підготовчою операцією, передуючою основним операціям обробки металів.Правці піддають сталеві листи і листи з кольорових металів і їх сплавів, смуги, прутковий матеріал, труби, дріт, а також металеві зварні конструкції. Заготовки і деталі з крихких матеріалів (чавун, бронза і т. п.) правити не можна.Розрізняють два методи правки металів: правка ручна, яка виконується за допомогою молотка на сталевих або чавунних правильних плитах, наковальнях (ковадлах) і ін., і правка машинна, яка здійснюється на правильних машинах. При ручній правці слюсар відшукує на поверхні заготовки або деталі такі місця, при ударі по яких заготовка виправлялася б, тобто лежала б на плиті, не маючи випуклостей, вигинів або хвилястості. Метал піддається правці як в холодному, так і в нагрітому стані. У останньому випадку потрібно мати на увазі, що правку сталевих заготовок і деталей можна виконувати в інтервалі температур 1100-850° С. Нагрів вище вказаних температур призводить до перегріву, а потім і до перепалу заготовок, тобто до непоправного браку.Обладнання, інструмент і пристосування.Основним устаткуванням для ручної правки металів є сталеві або чавунні правильні плити, що відливаються, як правило монолітними і рідше, з ребрами жорсткості. Розміри таких плит найчастіше бувають 400х400, 750х1000, 1000х1500, 1500х2000 мм і т.п. Робоча поверхня плити повинна бути добре відшліфована.В якості інструменту для ручної правки використовують стальні молотки з круглим бойком, молотки з м'яких матеріалів (мідні, свинцеві, дерев'яні) застосовують для правки остаточно оброблених поверхонь, а також для правки заготовок і деталей із кольорових металів і сплавів.Слюсарні молотки - найбільш поширений ударний інструмент. Вони служать для завдання ударів при вирубуванні, пробитті отворів, клепці, правці і ін. В слюсарній справі застосовують молотки двох типів - з круглими і квадратними бойками (мал. 3.1). Молотки з круглим бойком використовують в тих випадках, коли потрібна значна сила або влучність удару. Молотки з квадратним бойком вибирають для легших робіт.

Молотки виготовляють із сталей марок 50, 40Х або із сталі У7, їх робочі частини - бойок і носок - піддають гартуванню на довжину не менше 15 мм з подальшою зачисткою і поліровкою.

Правка листового металу - складніша операція. Вона залежить від вигляду деформацій, що діяли на листовий метал в процесі плющення, розкрою на мірні заготовки, електрогазового різання, вирубки і т.п.

Прийоми ручної і машинної правки смугового, листового, круглогоматеріалу і загартованих виробів.

В процесі правки вручну молоток потрібно тримати за кінець рукоятки, як і при вирубуванні металу. Удари завдавати лише опуклою частиною бойка; від ударів ребром бойка на поверхні виправленої деталі залишаються забоіни.

При правці потрібно правильно вибирати місця, по яких слід завдавати ударів. Удари мають бути влучними, відповідними до величини кривизни, і число їх повинно поступово зменшуватися у міру пересування від найбільшого вигину до найменшого. Правка вважається закінченою, коли всі нерівності зникнуть і заготовка виявиться прямою, що можна перевірити накладанням лінійки. Ручну і машинну правку металів слід виконувати в рукавицях. Правка смугового металу вручну виконується на правильній плиті або ковадлі слюсарним молотком.

Прийоми правки смугової сталі: а - правка сталевої смуги на плиті; б - правка шляхом рихтування; в - правка методом розкручування

Правка листового металу

Правка листового металу - складніша операція. Вона залежить від вигляду деформацій, що діяли на листовий метал в процесі плющення, розкрою на мірні заготовки, електрогазового різання, вирубки і т.п.

Всі деформації листів можна розділити на три види. До першого виду деформації відносяться опуклості і вм'ятини в середині листа або заготовки. Другий вид деформації характеризується хвилястістю країв і кромок листа. До третього виду деформації відносяться одночасно і опуклості, і хвилястість кромок листа і заготовок. Такий вид деформації називається змішаним або складним. Залежно від виду деформації правка листа має свої особливості.

Правка листа, що має опуклості, виконується наступним способом. Лист кладуть на плиту опуклістю вгору і обводять опуклість крейдою. Краї листа при цьому доторкатимуться плити. Потім, підтримуючи лист лівою рукою, правою наносять удари молотком від країв листа у напрямку до опуклості. На у вигляді прикладу показані схеми завдання ударів, а стрілками - їх напрям. Під дією таких ударів рівна частина листа, прилегла до плити, витягуватиметься, а опуклість - поступово випрямлятиметься.

Якщо на листі є декілька опуклостей, то ударів слід завдавати в проміжках між опуклостями. В результаті цього аркуш розтягується, а всі опуклості зводяться в одну загальну, яку виправляють вказаним вище способом.

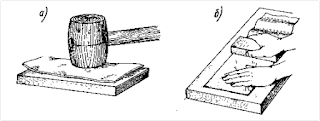

Перед правкою, поклавши лист на плиту, на одну його хвилясту кромку кладуть який-небудь вантаж, тоді як іншу притискують до плити рукою. Таке положення зберігається при правці листа. Від дії ударів лист в середній частині витягуватиметься і хвилі по кромках листа почнуть зникати. Після цього лист слід перевернути і продовжувати правку тим ж способом до здобуття необхідної прямолінійності.Правка тонких листів виконується дерев'яними молотками-киянками; дуже тонкі листи кладуть на правильну плиту і вигладжують гладилками

Правка наклепом виконується встановленням зігнутого вала на рівну плиту опуклістю вниз і нанесенням невеликим молотком частих і легких ударів по поверхні вала. після виникнення на поверхні наклепаного шару просвіт між валом і плитою зникає, правку зупиняють.
Правка пруткового металу діаметром до 30 мм і завдовжки до 3 м виконується зазвичай слюсарним молотком на плиті. Процес правки при цьому зводиться до завдання ударів молотком по опуклості прутка, покладеного на плиту, і перевірці прямолінійності на око і на просвіт між плитою і прутком. В процесі правки пруток слід весь час повертати довкола своєї осі. Сильно пружинясті та грубі заготовки встановлюють на спеціальні призми і удари наносять через м'яку прокладку. Довгі прутки правлять на спеціальних роликових правильних машинах.

Краще і безпечніше правити на ручному гвинтовому або гідравлічному пресі між двома призмами. Правка (рихтування) загартованих деталей. Після гартування сталеві деталі інколи коробляться. Правка викривлених після гартування деталей називається рихтуванням. Точність рихтування може складати 0,01-0,05 мм.Залежно від характеру рихтування застосовують молотки із загартованим бойком або спеціальні рихтувальні молотки із заокругленною стороною бойка. Деталь при цьому краще розташовувати не на плоскій плиті, а на рихтувальній бабці. Удари наносять не по опуклій, а по увігнутій стороні деталі.

Вироби завтовшки не менше 5 мм, якщо вони загартовані не наскрізь, а лише на глибину 1-2 мм, мають в'язку серцевину, тому рихтуються порівняно легко; їх потрібно рихтувати як сирі деталі, тобто завдавати ударів по опуклих місцях.

Правка загартованого косинця, в якого після гартування змінився кут між полицями, показана на мал. 3.11, б - г. Якщо кут став менший 90°, то удари молотком наносять у вершини внутрішнього кута б і г, зліва, якщо кут став більший 90°, ударів завдають у вершини зовнішнього кута в і г, справа.

В разі викривлення виробу по площині і по вузькому ребру рихтування виконують окремо - спочатку по площині, а потім по ребру.

Безпека праці

Безпека праці при виправлянні (правці) і рихтуванні металу.

       Працювати лише справним інструментом (правильно насаджені молотки, відсутність на рукоятках тріщин і сколів на молотках); для оберігання рук від ударів, вібрацій металу працювати в рукавицях, заготовку на плиті або ковадлі тримати міцно.

Безпека праці при згинанні металу.

      З метою забезпечення безпеки заготовки закріплюють в лещатах або інших пристосуваннях міцно, працюють лише на справному обладнанні.

      Перед початком роботи на згинальних верстатах знайомляться з інструкцією; роботу виконують обережно, щоб не пошкодити пальці рук. Працюють в рукавицях і застібнутих халатах.
