 Виконувати різання металу з використанням ручного інструменту;

     Різання металу

Різання - це операція розділення металу або заготовки на частини за допомогою ножівкового полотна, ножиць і іншого ріжучого інструменту.Різання металу відрізняється від рубання тим, що в цій операції ударні зусилля замінюються натискними.При виконанні слюсарних і слюсарно-складальних робіт часто доводиться розрізати листовий матеріал, дріт, труби і рідше сортовий метал.Окрім розрізання металу слюсареві доводиться вирізати різні прокладки із ебоніта, картону і інших матеріалів.Здійснюють різання або ручним способом ручними ножівками, труборізами, або механічним за допомогою привідних ножівок, дискових пил, прес-ножиць, паралельних (гільйотинних) ножиць, спеціальних верстатів з абразивними кругами, кутовими шліфувальними машинами (болгарками) і ін.Крім того, застосовують газове, анодно-механічне і електричне різання металів.
Інструмент і елементи процесу різання при розрізанні металуЗалежно від матеріалу, форми і розмірів заготовки різання металів поділяється на різання із зняттям стружки ручною ножівкою, пилою, різцем, КШМ і різання без зняття стружки (сколювання) ножицями різних конструкцій, гострогубцями (кусачками) і т.п.

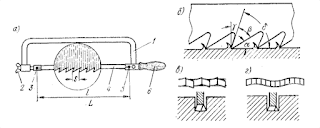

Прийоми розрізання металу ручною ножівкоюРучна ножівка зазвичай застосовується для розрізання товстих листів, смугового, круглого і профільного металу, а також для прорізання пазів, шліців в голівках гвинтів, обрізання заготовок по контуру і т. п. Вона складається з ножівкового верстата 1 , натяжного гвинта з барашковою гайкою 2, рукоятки 6 і ножівкового полотна 4, яке вставляється в прорізі голівок 3 і кріпиться штифтами 5.

Ножівкові верстати бувають двох типів цілісні  і розсувні, що дозволяють встановлювати ножівкові полотна різної довжини.

Натягнення ножівкового полотна у верстаті має бути відрегульоване. Слабо натягнуте полотно під час різання перекошується, через що можуть викришуватися зуби, а потім і зламатися. Дуже туго натягнуте полотно під час роботи також може зламатися від щонайменшого перекосу при русі ножівки. Ножівкові полотна виготовляються з швидкорізальної сталі: ручні із сталі марок Р18 або Р9, а верстатні - з Р9 і 6ВФ. На одній із сторін полотна по всій довжині нарізані зуби. Кожен зуб ножівкового полотна має форму ріжучого клину.В ручної ножівки повинно брати участь в роботі (одночасно різати метал) не менше 2-3 зубів.Для зменшення тертя ножівкового полотна об стінки металу, що розрізається, зуби його розводять в різні боки. Залежно від величини кроку S (мал. 5.13, а) розводку зубів роблять по-різному. Зуби з великим кроком відгинають поодинці по черзі вправо і вліво (мал. 5.13, в); зуби з середнім кроком відгинають поодинці вправо і вліво, а третій не відгинають. Зуби з малим кроком відгинають по два-три вліво і два-три вправо, при цьому утворюється хвиляста лінія, або так звана гофрована розводка (мал. 5.13, г).Перш ніж приступити до розрізання металу, необхідно вибрати ножівкове полотно, узгодивши з твердістю, формою і розмірами матеріалу, що розрізається.Закріплювати полотно в ножівковому верстаті потрібно так, щоб вістря зубів було направлене вперед по ходу ножівки; натягнення полотна в ножівковому верстаті необхідно відрегулювати. Приступаючи до роботи ножівкою, слід міцно закріпити матеріал, що розрізається, в лещатах. Потім необхідно встати перед лещатами впівоберта, тобто під кутом 450 до осьової лінії лещат (відстань між лещатами і корпусом працюючого повинна бути 150- 120 мм). Спираючись на ліву ногу, виставлену дещо вперед, праву потрібно поставити по відношенню до лівої під кутом 60 - 700. При роботі корпус тіла має бути прямим. Ножівку треба брати правою рукою так, як показано на мал. 5.14, а, а лівою рукою - за передній кінець ножівки, щоб зрівноважити її і отримати стійкий рух під час різання (мал. ). Під час різання ножівку слід тримати в горизонтальному положенні. Рухати її потрібно плавно, без ривків, злегка притискуючи вниз ножівку обома руками при русі вперед. Прийнято вважати, що сила натиску повинна складати приблизно 1 кгс на 0,1 мм товщини полотна. В кінці різання натиск слід ослабляти.Нормальна довжина ходу ножівки має бути такою, щоб працювало приблизно 2/3 її довжини, а не лише середня частина полотна.

Швидкість руху ножівки залежить від твердості матеріалу, що розрізається, і в середньому складає від 30 до 60 подвійних ходів в хвилину. Для зменшення тертя об стінки заготовки, що розрізається, слід періодично змащувати полотно густим салом, мінеральним маслом або іншим мастилом.В процесі роботи ножівкове полотно інколи «відводить» убік від розмітки; виправляти його не слід, оскільки можлива поломка або викришування зубів полотна. В цьому випадку краще почати різання заготовки з протилежної сторони.Викришування зубів ножівкового полотна відбувається також унаслідок надмірної твердості металу, що розрізається, від сильного натиску на полотно в процесі різання вузьких заготовок, наявності в металі газових пузирів (порожнеч), неметалічних включень і т. п. Виправити пошкоджене полотно можна шляхом сточування місць поломки зубів на заточному верстаті для заточки вручну (гострилі), щоб забезпечити плавний перехід від поламаних зубів до цілих. Продовжувати роботу ножівкою з відновленим полотном можна лише після видалення з прорізу залишків зламаних зубів.Для більш економічного витрачання ножівкових полотен слід новими полотнами спочатку різати м'які метали - мідь, алюмінієві сплави, а потім використовувати їх для розрізання сталі або чавуну. Латунь і бронзу рекомендується розрізати лише новими полотнами, оскільки навіть злегка зношені полотна більше ковзають, ніж ріжуть.

Розрізання смугового металу легше виконувати по вузькій стороні (по товщині). В даному випадку зусилля різання розподіляється на меншій площі і різання відбувається швидше. Щоб уникнути поломки полотна необхідно, щоб товщина смуги перекривалася не менше ніж трьома зубами. Якщо ж цього не можна виконати, то тонку смугу розрізають по широкій її стороні. Затиснувши смугу в лещата широкою стороною, напилком роблять пропил на кромці і лише після цього починають різання, трохи нахиливши ножівку від себе. В процесі різання нахил ножівки зменшують, захоплюючи всю ширину смуги і притримуючи ножівку в горизонтальному положенні.

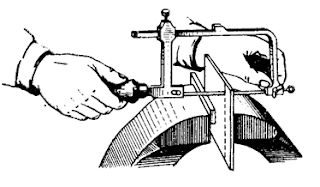

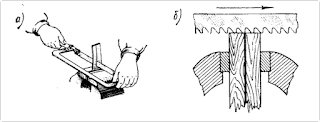

У ряді випадків при розрізанні довгих (високих) заготовок не вдається довести різь до кінця через те, що ножівковий верстат упирається в їх торець. Для усунення цієї перешкоди можна перезатиснути заготовку і, врізавшись в неї ножівкою з іншого кінця, закінчити роботу. Більш доцільним, проте, є інший спосіб: виконати розрізання ножівкою з полотном, поверненим на 900(мал.). В такий спосіб можна розрізати смуги будь-якої довжини.Тонкі листи або смуги укладають між дерев'яними брусками, затискають в лещатах, а потім розрізають разом з брусками (мал. 5.15, .Вирізання в тонких місцях криволінійних або кутових прорізів виконується спеціальними ножівками, які називаються лобзиками (мал.), в яких замість ножівкового полотна закріплюється вузька тонка пила з дрібними зубами.Працюють лобзиком «на себе». При вирізанні лобзиком фігурних прорізів в місцях змінення напряму контуру, що випилюється, просвердлюють отвори діаметром, рівним ширині пили лобзика. Пропустивши через такий отвір пилу, закріплюють її в рамці і здійснюють різання по заданому напряму.

Розрізання круглого металу невеликих перерізів виконується ручною ножівкою. Заготовки ж діаметром більше 50 мм розрізають, як правило, на привідних ножівках, дискових пилах, відрізних і інших верстатах.

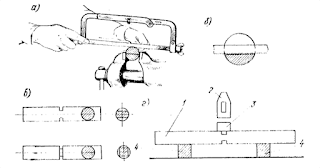

Процес розрізання зводиться до того, що на шматку сталі круглого перетину заздалегідь наносять розмічальну риску. Потім заготовку затискають в лещатах в горизонтальному положенні і трьохгранним напилком по рисці роблять невеликий пропил для того, щоб врізати ножівкове полотно в метал на заданому розмірі по довжині. Інколи для напряму ножівки на початку різа поступають таким чином. В риски на заготовці ставлять великий палець лівої руки, упираючись нігтем в риску, а полотно ножівки присувають впритул до нігтя. Потім ножівці, підтримуваної правою рукою з витягнутим вказівним пальцем, створюють стійкий напрям при врізанні її в метал . І лише переконавшись в правильності врізання ножівкового полотна, встають в робочу позу і продовжують різання до кінця, не допускаючи відламування заготовки . Відламування заготовки дозволяється у тому випадку, коли торці її обпиляні. В цьому випадку в прутках (шматках) роблять надрізи  з двох - чотирьох сторін, а потім в лещатах або за допомогою молотка через металевий брусок виконують розламування .

Техніка безпеки під час різання.

¯ При роботі слюсарною ножівкою слід перевірити якість ножівкового полотна та його кріплення.

¯ Ручка має бути цілою і не спадати з стержня хвостовика.

¯ Заготовку потрібно міцно затискати в лещатах.

¯ Підтримувати відрізувані важкі заготовки рукою або використовувати підставки.

¯ Міцно кріпити і туго затягувати полотно у рамці.

¯ Не допускати, щоб з головок затяжного гвинта і хвостовика виступали шплінти, що з'єднують ці головки з полотном.

¯ У процесі роботи на ножівку не натискати сильно, а переміщати її прямолінійно і без ривків.

¯ Щоб запобігати нагріванню полотна ножівки при різанні, треба змащувати його машинним мастилом.
