Урок №78-84

Додайте текст тут...

Обпилювання деталей різних профілів вручну за 12 - 14 квалітетами; дотримуватись правил раціонального та безпечного виконання робіт

Обпилювання металу

Обпилювання - операція, при виконанні якої з поверхні заготовки знімається шар металу (припуск) за допомогою ріжучого інструменту - напилка. Мета обпилювання - надання деталям необхідної форми, розмірів і заданої шорсткості поверхні.У практиці слюсарної обробки частіше за інших застосовуються наступні основні види обпилювальних робіт: обпилювання зовнішніх плоских і криволінійних поверхонь; обпилювання зовнішніх н внутрішніх кутів, а також складних або фасонних поверхонь; обпилювання поглиблень, отворів, пазів і виступів. Обпилювання виконується різними напилками і поділяється на попереднє (чорнове) і остаточне (чистове і оздоблювальне).Обробка напилком дає можливість отримати точність деталей до 0,05 мм, а в окремих випадках навіть до 0,01 мм. Припуски при обпилюванні зазвичай невеликі - від 0,5 до 0,025 мм. Припуском на обробку називається шар металу, що підлягає видаленню з поверхні заготовки в процесі обробки для здобуття готової деталі.Розмір припуску визначають різницею між розміром заготовки і розміром деталі по робочому кресленню; припуск задається на сторону.

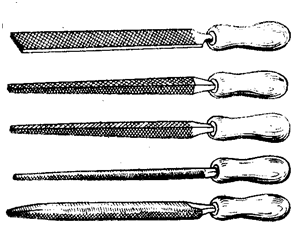

Є три типи ручних напилків: звичайні, надфілі і рашпілі. Звичайні напилки (мал. 1) роблять з вуглецевої інструментальної сталі марок У13 і У13А. Надфілі (див. мал. 6.2) - це ті ж напилки, але менших розмірів і з насічкою лише на половину або три чверті своєї довжини. Гладка частина надфіля служить рукояткою. Надфілі виготовляються із сталі У12 і У12Д, вони застосовуються для обробки малих поверхонь і доведення деталей невеликих розмірів.

Рашпілі (див. мал. 3, в) відрізняються від напилків і надфілів конструкцією насічки. Вони застосовуються для грубої обробки м'яких металів - цинку, свинцю і т. і., а також для обпилювання дерева, кісті, рогу.

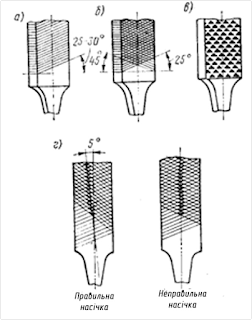

Конструкція напилків. Конструкція напилка залежить від вигляду насічки, геометрії зубів, профілю і інших чинників. Зуби напилка можуть бути утворені карбуванням, фрезеруванням, нарізанням, протяганням і точінням методом обкатування. Найбільш поширеним способом утворення зубів є карбування їх на спеціальних верстатах.Насічки на поверхні напилка утворюють зуби. Чим менше насічок на 10 мм довжини напилка, тим більше зуб. По вигляду або формі насічок напилки бувають з одинарною (однорядною) і подвійною (перехресною), а також рашпільною насічками.Напилки з одинарною насічкою зрізують метал широкою стружкою, рівною всій довжині зуба, тому робота ними вимагає великих зусиль. Такі напилки застосовуються для обробки кольорових металів, целулоїду, дерева і ін. Одинарна насічка наноситься під кутом 25-300 по відношенню до лінії, перпендикулярної до осі напилка (мал. 6.3, а)У напилках з подвійною насічкою (мал. 6.3, б) спочатку карбують нижню глибоку насічку, яка називається основною, а поверх неї - верхню неглибоку насічку, яка називається допоміжною; вона розрубує основну на велике число окремих зубів. Допоміжна насічка має напрям справа наліво вгору, а основна, що утворює профіль зуба, - зліва направо вгору, якщо дивитися на насічку напилка від хвостовика до носка. Перехресна насічка подрібнює стружку, що полегшує роботу. В напилків з подвійною (перехресною) насічкою основна насічка зазвичай виконується під кутом нахилу 250, а допоміжна - під кутом нахилу 450.Крок (відстань) між двома сусідніми зубами на основній насічці більше, ніж на допоміжній. В результаті зуби розміщуються один за одним по прямій, що складає кут 50 з віссю напилка (мал. 6.3, г), і при його русі сліди зубів частково перекривають один одного. Тому на обробленій поверхні зменшується шорсткість, і вона виходить відносно чистою і гладкою.Зуби рашпільної насічки (мал. 6.3, в) утворюються витискуванням металу заготовки рашпіля насічними зубилами із спеціальною формою заточування. Кожен зуб рашпільної насічки зміщений відносно розташованого попереду зуба на половину кроку. Це зменшує глибину канавок, що утворюються на поверхні обпилюваної заготовки, і полегшує процес різання. Напилки з таким виглядом насічки застосовуються для обпилювання м'яких матеріалів (дерево, каучук, гума, кість, ріг і ін.), оскільки в цьому випадку знімається велика стружка, що вимагає і крупних зубів. В напилках із звичайною насічкою стружка таких матеріалів забиває зуби, і вони не можуть різати.Залежно від виконуваної роботи (призначення) напилки поділяються на наступні види: слюсарні - загального призначення і для спеціальних робіт, машинні, надфілі і рашпілі.Слюсарні напилки загального призначення виготовляються восьми типів: плоскі (тупоносі і гостроносі), квадратні, тригранні, напівкруглі, круглі, ромбічні і ножівкові завдовжки від 100 до 400 мм з насічкою № 0-5. Напилки мають подвійну (перехресну) насічку, утворену способом карбування.Слюсарні напилки для спеціальних робіт призначаються для видалення досить великих припусків при обпилюванні пазів, фасонних і криволінійних поверхонь; для обробки кольорових металів, неметалічних матеріалів і т. п. Залежно від виконуваних робіт напилки цього виду діляться на пазові, плоскі з овальними ребрами, брусовки, двокінцеві і ін.

Машинні напилки по своїй конструкції поділяються на стержневі, дискові, фасонні голівки і пластинчасті. В процесі роботи стержневим напилкам надається зворотно-поступальний рух, дисковим напилкам і фасонним голівкам - обертальний, а пластинчастим - безперервний рух разом з безперервно рухомою металевою стрічкою.

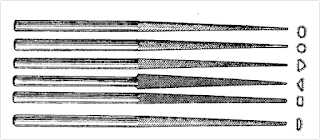

Надфілі (дрібні напилки) виготовляються 10 типів: плоскі - тупоносі і гостроносі, трьохгранні - однобічні, квадратні, напівкруглі, круглі, овальні, ромбічні, завдовжки 40, 60 і 80 мм з насічкою 5 номерів (мал. 126). Довжина надфіля визначається довжиною робочої частини. Ребра плоских надфілів мають одинарну або подвійну насічку. Бічні сторони і верхнє ребро ножівкових надфілів мають подвійну насічку.Машинні напилки застосовують для обробки фасонних поглиблень і отворів, криволінійних поверхонь, для видалення облоя і зняття задирок.Надфілі застосовуються для обпилювання невеликих поверхонь і вузьких місць, недоступних для обробки слюсарними напилками.Рашпілі виготовляють чотирьох типів: загального призначення, шевські (з рос. сапожные) і копитні. Залежно від профілю рашпілі загального призначення поділяються на плоскі (тупоносі і гостроносі), круглі і напівкруглі з насічкою № 1-2 і завдовжки від 250 до 350 мм.Окрім вказаних, при слюсарній обробці застосовуються напилки, які кріпляться в спеціальних пристосуваннях.Вибір напилків. Використання напилків того або іншого класу залежить від характеру виконуваної роботи (це було зазначено вище), припуску на обпилювання, а також від необхідної точності і шорсткості поверхні.Вибір напилка з тією чи іншою кількістю насічок залежить від припуску на обпилювання, а також від необхідної точності і шорсткості поверхні:Для грубого обпилювання, коли потрібно зняти великий шар металу (до 1,0 мм), використовуються брусовки - напилки квадратного перетину, що мають дуже крупну насічку: 4,5-7 насічок на 10 мм довжини.Для грубого обпилювання заготовок, коли необхідно зняти припуск до 0,5 мм, застосовуються драчові напилки, що дозволяють за один хід зняти шар 0,08-0,15 мм.Личкувальні напилки використовуються для чистішої обробки поверхні (після попередньої обробки драчовим напилком), коли потрібно зняти припуск не більше 0,15 мм. Личкувальні напилки дозволяють за один хід зняти шар металу завтовшки 0,05-0,08 мм; при цьому досягається шорсткість поверхні, відповідна 7-8-у класам чистоти.Напилки з оксамитовою насічкою застосовуються для найточнішої обробки, підгонки, доведення деталей і шліфування поверхонь з точністю 0,01-0,05 мм; за один хід знімається шар металу 0,01-0,03 мм. Шорсткість поверхні при цьому відповідає 9-12-у класам чистоти.Надфілі призначені для дуже точної і дрібної роботи головним чином в інструментальних цехах. Ними випилюють фасонні отвори і пази в шаблонах, доводять деталі, що сполучаються, і т. п.Як зазначалося вище, також окремий вид насічки мають рашпілі.Вибір напилка того чи іншого профілю залежить від форм обпилюваних поверхонь:Плоскі напилки застосовуються для обпилювання вільних зовнішніх і внутрішніх площин, опуклих поверхонь, а також поверхонь, зв'язаних під кутом 90° (мал. 6.5, а, б і ж).Квадратні напилки застосовують для розпилювання квадратних і прямокутних отворів, прямокутних пазів, недоступних для роботи плоским напилком. Личкувальні квадратні напилки часто використовують для зачистки зовнішніх і внутрішніх кутів (мал. 6.5, в).Трьохгранні напилки служать для обпилювання відкритих і закритих кутів більше 600, багатогранних отворів і площин в недоступних для плоских напилків місцях (мал. 6.5, г).

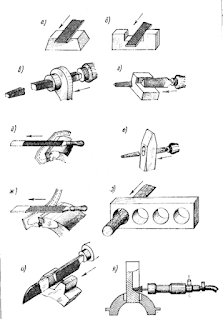

Напівкруглі напилки застосовують для обпилювання опуклою стороною криволінійних (увігнутих) поверхонь з великим радіусом. Плоскою стороною напівкруглого напилка можна обпилювати прямолінійні поверхні і кути менше 600

Круглі напилки служать для розпилювання круглих або овальних отворів, а також увігнутих поверхонь недоступних для напівкруглого напилка , з).Ножівкові напилки застосовують для обпилювання внутрішніх кутів більше 100, клиновидних канавок, вузьких пазів, площин в трьохгранних, квадратних і прямокутних отворах .Машинні напилки, наприклад фасонні головки, використовуються в процесі виготовлення моделей і штампів переважно для обпилювання фасонних порожнин, отворів і ін

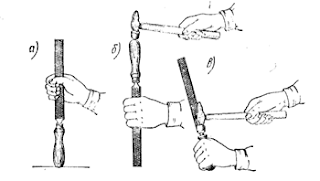

Рукоятки до напилків. Для зручності і безпеки обпилювання на хвостовик напилка насаджують дерев'яну рукоятку з берези, липи або пресованої паперової маси. Довжина рукоятки вибирається залежно від розміру напилка. Звичайно рукоятка в півтора рази довше за хвостовик напилка. Поверхня рукоятки має бути чистою і рівною.Щоб рукоятка не розкололася під час насадки на хвостовик напилка, на її шийку надівають металеве кільце. Отвір в рукоятці під хвостовик напилка просвердлюють, а потім пропалюють хвостовиком старого напилка. При насадженні хвостовик вставляють в отвір рукоятки і вертикальними помахами ударяють головкою рукоятки об верстак або лещата (мал. 6.6, а). У ряді випадків насадження рукоятки на хвостовик напилка виконується так, як показано на мал. 6.6, б. Щоб зняти рукоятку з напилка, наносять два - три короткі слабкі удари молотком по верхньому краю шийки .

Основні правила роботи напилком

        Успішне виконання операції обпилювання залежить від правильного кріплення заготовки в лещатах, правильного положення (корпусу, ніг і рук) робітника і раціональних робочих рухів в процесі обпилювання.

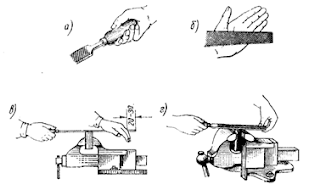

Деталь затискають в лещатах так, щоб оброблювана поверхня її виступала над губками лещат не більше ніж на 5-8 мм.Положення робітника по відношенню до лещат залежить від характеру обпилювання. Найбільш зручним положенням слід вважати таке, при якому корпус робітника складає 450 з лінією, що проходить через губки лещат Ліва нога слюсаря має бути висунута вперед носком у бік робочого руху напилка на відстань 150-200 мм від переднього краю верстака, а права - віддалена від лівої на відстань 200-300 мм так, щоб кут між середніми лініями ступень складав приблизно 60-70°. При знятті напилком товстих шарів металу, коли доводиться натискувати на напилок з великою силою, праву ногу відставляють від лівої на відстань 500-700 мм, оскільки в цьому випадку вона є основною опорою. При слабкому натиску на напилок, наприклад при доведенні або обробці поверхні деталі, ноги ставлять майже поруч.

Істотне значення мають прийоми «хватки» напилка. Його слід брати в праву руку так, щоб рукоятка упиралася в долоню руки, чотири пальці захоплювали рукоятку знизу, а великий палець поміщався зверху . Ліву руку накладають долонею впоперек напилка на відстані 20-30 мм від його носка. При цьому пальці повинні бути напівзігнуті; вони не підтримують, а лише притискують напилок. Лікоть лівої руки має бути злегка підведений. Права рука - від ліктя до кисті - повинна складати з напилком пряму лінію.

В процесі обпилювання натискувати на напилок слід лише при русі його вперед. На початку ходу напилка натиск лівою рукою має бути максимальним, а правою - мінімальним. При переміщенні напилка вперед натиск правою рукою необхідно збільшувати, а лівою - зменшувати При натиску на напилок з постійною силою він на початку робочого ходу відхилятиметься рукояткою вниз, а в кінці - носком вниз. При цьому напилок буде «завалювати» краї обпилюваної поверхні. У ряді випадків «завали» можуть виходити і внаслідок інших причин, наприклад через надмірно глибокої установки заготовки при закріпленні її в лещатах, губки яких мають пологий підйом. В цьому випадку напилок відриватиметься від поверхні заготовки, що і призведе до утворення «завалу».Переміщати напилок у зворотному напрямі потрібно вільно, без натиску, не відриваючи його від обпилюваної поверхні, оскільки при цьому втрачається опора, а з втратою опори пропадає упевненість в правильному положенні напилка при подальшому робочому русі. При обпилюванні площин напилок потрібно переміщати не лише вперед, але одночасно і вбік - вправо і вліво, щоб спилювати рівномірний шар металу зі всієї площини.Якість обпилювання значною мірою залежить від уміння регулювати силу натиску на напилок, що досягається досвідом практичної роботи.Частота рухів напилка залежить від навиків і фізичного тренування слюсаря. Найбільш раціональним вважається темп обпилювання 40-60 подвійних рухів напилка в хвилину.

Способи обпилювання.

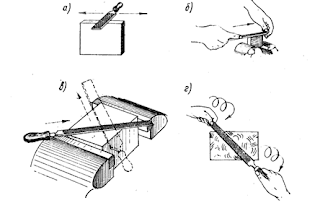

Напрям руху напилка, а отже, і положення штрихів (сліду напилка) на обробленій поверхні може бути поздовжнім, поперечним, перехресним і круговим.Працюючи напилком лише в поздовжньому або лише в поперечному напрямі, важко отримати правильну і чисту поверхню заготовки.

При поперечному обпилюванні напилок швидше знімає шар металу, ніж при поздовжньому, оскільки він стикається з меншою площею обпилюваної поверхні і легше врізається в метал. Отже, для зняття великих припусків краще застосовувати поперечне обпилювання . Процес обпилювання в даному випадку можна завершити наведенням поздовжнього штриха на оброблюваній поверхні. Поєднання поперечного і поздовжнього обпилювання грані дозволяє досягти потрібної міри її прямолінійності в поздовжньому напрямі.Добрі результати по продуктивності і якості поверхні при обробці площин досягаються при обпилюванні перехресним (косим) штрихом; рух напилка переноситься при цьому поперемінно з кута на кут . Зазвичай спочатку обпилюють площину заготовки справа наліво під кутом 35-400 до бічної сторони лещат, а потім - також зліва направо. При обпилюванні перехресним штрихом на поверхні заготівки повинна весь час зберігатися сітка, що утворюється зубами напилка. По цій сітці контролюється якість роботи: відсутність сітки на якій-небудь ділянці поверхні вказує на неправильне положення напилка в цьому місці.

Чистове обпилювання і обробка поверхонь.

 При обпилюванні забезпечується не лише задана точність обробки, але і необхідна чистота обробки поверхні. Груба обробка досягається обробкою драчовим напилком, більш ретельна личкувальними напилками. Найбільш досконала обробка виходить при обробці оксамитовими напилками, паперовою або полотняною абразивною шкіркою, абразивними брусками і ін.

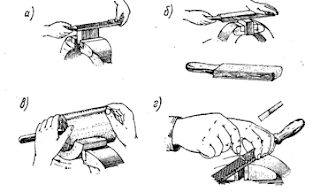

При обробці площини оксамитовими напилками обпилювання виконується нанесенням поздовжніх і поперечних штрихів з легким натиском на напилок . Після обробки напилком поверхню в разі потреби обробляють абразивними брусками і шкірками, насухо або з маслом. У першому випадку отримують блискучу поверхню металу, в другому - напівматову. При обробці міді і алюмінію шкірку натирають стеарином.Для обробки поверхонь користуються також дерев'яними брусками з наклеєною на них абразивною шкіркою. У ряді випадків шкірку намотують на плоский напилок.Очищення напилків від стружки виконується сталевими щітками, а також спеціальними скребками із сталевого або латунного дроту з розплющеним кінцем . При очищенні напилків від каучукової, фібрової і дерев'яної стружки їх заздалегідь опускають на 15-20 хв в гарячу воду, а потім прочищають сталевою щіткою. Замаслені напилки чистять шматком березового вугілля, яким натирають поверхні уздовж рядів насічок, а потім вже прочищають сталевою щіткою. Якщо таке очищення виявиться малоефективним, замаслений напилок слід промити в гарячому розчині каустичної соди, очистити сталевою щіткою, промити у воді і висушити.

Безпека праці при обпилюванні металу.

При обпилюванні заготовок з гострими кромками не можна притикати пальці лівої руки під напилок при зворотному ході;утворену в процесі обпилювання стружку, необхідно змітати з верстата волсяною щіткою. Суворо заборонено скидати стружку голими руками, здувати її або видаляти стисненим повітрям;при роботі слід користуватися лише напилками з міцно насадженими рукоятками; заборонено працювати напилками без рукояток або напилками з тріснутими, розколеними рукоятками.При роботі на верстатах слід дотримуватись наступних правил безпеки праці: повинна бути виключена можливість захвату одягу рухомими частинами станка, заготовкою або різцем; затискні пристрої верстата повинні забезпечувати надійне закріплення заготовки; працюють в окулярах для захисту очей від попадання стружки; видаляють стружку лише щіткою, крючком або совком; не можна вимірювати деталі на працюючому станку; заборонено залишати працюючий станок без нагляду, робоче місце і проходи повинні бути чистими, не захаращеними матеріалами, пристосуваннями, готовими виробами та ін.
